- 数字音频网络核心路由系统
- 4096 x 4096个路由交叉点

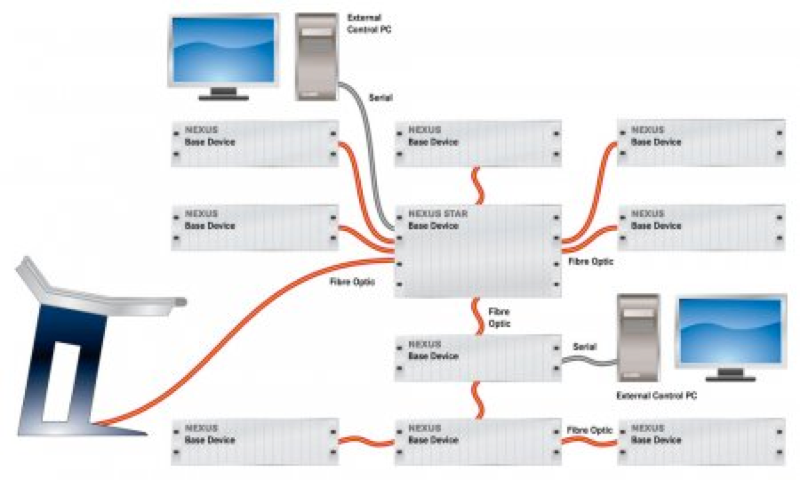

- 每台Star最多与31台NEXUS基站设备相连
- NEXUS Star设备间可级联
- 带同步的信号处理功能，多重同步源选择
- 背板具有21个卡槽（每个4HP），其中包括16个输入输出卡槽
- 延时时间恒定，为6个采样
- 节省空间（19寸6RU标准）
- 创新性的高速路由单元，传输速率为12Gbps，总线时钟频率为2 x 100MHz
- 采样频率：44.1，48，88.2，96kHz（取决于设置）
- 全局可调满刻度电平（0dBFS=0对应22/24dBu模拟电平）
- 标准接口，未来可扩展
- 通过PC设置，分布式控制，独立于电脑运行
（参数保存在NEXUS网络中） - 图形化的控制程序
- 支持多重冗余电源
- 始终执行自检程序
- 可热插拔
- 无间断的信号重新路由过程（需要冗余光纤连接）
基站设备
- 概述NEXUS Star拥有19寸的主机箱和TDM总线的背板，配以板卡、控制板卡以及电源单元等。可选配冗余电源。接口板卡则是根据用户要求来配置。
- 配置19寸主机（如需要可选购航空箱和机架）
1个前面板行
RCX控制板卡和路由矩阵
2到4个背板电源单元（包括最多2个冗余电源），专属系统配置
RFOC和RMF输入输出接口板卡（根据需要配置）
卡槽
- 间距4HP（20.32mm）
- 前面板卡槽数21（其中含16个输入输出卡槽）
电源
- 工作电压90-264VAC
- 交流电频率范围47-63Hz
- 功耗100W（最大）/单元
尺寸
- 高度约265mm（6U）
- 宽度大约482.6mm/19’’,84HP
- 深度大约470mm（包括端口但不含把手）
运行和控制
- 可靠性每台基站设备可动态指派256个时隙
最多可安装4组冗余电源
可热插拔
持续性内部自检流程
故障情况下信号重新路由不间断
冗余的控制和路由板卡，冗余的总线系统 - 控制电脑标准PC电脑，使用串行接口、以太网口或USB端口连接
转播车
- 中央电视台A1高清转播车
- 中央电视台A2高清转播车
- 中国传媒大学录音车
- 山西电视台高清车
- 湖北电视台环绕声录音车
- 湖北电视台16讯道高清转播车
- 教育台16讯道高清转播车
演播室
- 央视1号演播厅及第6演播室改造
- 央视现址1号演播大厅及第9演播室
- 央视新址C01群演播室
- 央视新址C06群演播室
- 央视新址E11群演播室
- 央视新址E14群演播室
- 天津电视台2500平米演播剧院
- 深圳电视台融合新闻中心
- 安徽电视台1000平米演播室
- 安徽电视台1200平米演播室
- 湖北电视台2000演播室
- 湖北电视台600新闻演播室
- 湖南台1400演播室
- 江苏台420演播室
- 杭州电视台1000演播室
- 杭州电视台600演播室
剧场剧院
- 丝绸之路会展中心
- 江苏大剧院
- 哈尔滨大剧院
- 上海大剧院
- 无锡大剧院
- 常熟服装城演艺中心
- 青岛大剧院
- 合肥大剧院
- 呼伦贝尔大剧院
- 鄂尔多斯大剧院
- 天津津湾大剧院
- 中国音乐学院音乐厅
大型活动与大型场馆
- 抗日战争胜利70周年大阅兵项目
- 国庆60周年阅兵与庆典
- 国家体育场
- 总后礼堂
- 大连国际会议中心
- 中办政治局常委会议室
录音棚
- 天津广播电视台文艺录音棚
- 中国歌剧舞剧院录音棚
- 中国音乐学院录音棚

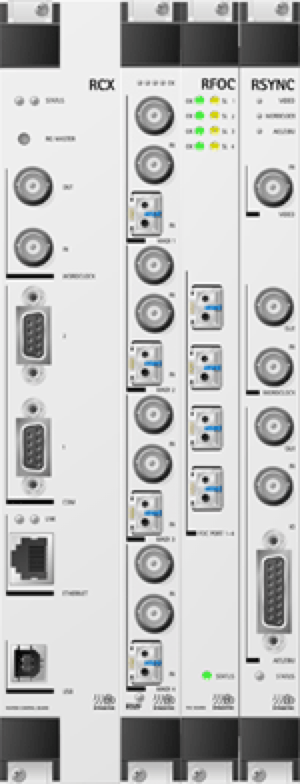

音频处理

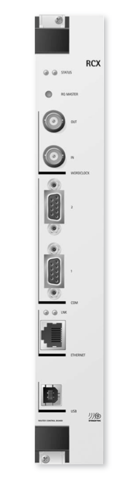

RCX
控制板卡
RFOC
光纤接口板卡
RSYNC
光纤接口板卡
RMF-BLC
MADI I/O板卡
